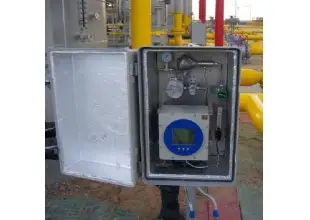

液化天然气微水分析系统(YGM-1EC)


液化天然气微水分析系统,液化天然气微水分析系统(YGM-1EC)
液化天然气在低温液化之前跟踪微量水含量是非常重要的。除湿列柱要把天然气干燥到小于1 ppmV。这道工艺非常关键,目的是为了运作在小于-161°C(即天然气沸点)时的低温过程中,避免内部有冻结产生。在正常的操作情况下,该过程的微量水分含量一般为0.1ppmV,警戒点为0.25ppmV。
测量极低的水分含量对微水分析系统有着极高的要求。分析系统YGM-1EC是一款专门针对液化天然气过程痕量水测量的解决方案。控制压力,提高露点分析系统的准确性,可以准确的计算出痕量水的PPM(V)。
系统特点:
◆采用进口陶瓷阻抗式露点分析仪
◆过滤油污和已二醇或三甘醇等醇类物质,管路不吸附水汽和杂质系统具有自清洗功能
◆抗100%硫化氢腐蚀
◆抗烃蒸汽,烃液的影响(P2O5原理微水仪偏高的原因)
◆可耐压至30MP
◆准确的压力稳定,确保PPMV计算的准确。
◆显示读数可精确到0.01ppmV
◆可根据要求实现现场防爆显示或控制室显示
◆系统实行恒温处理,减少环境温度对露点的影响。
技术参数:
◆型号:现场显示:YGM-1EC-A
非现场显示:YGM-1EC-B
◆系统部件: 316不锈钢
◆入口保护: IP66(NEMA 4)
◆电源:220VDC
◆模拟: 4-20 mA或0-20MA 输出(提供485或232输出)
◆测量范围: -100°C ~ +20 °C露点
0-3000PPMV
◆精度: ±1 °C 露点范围+20°C~-60°C;
±2 °C露点范围-60°C~-100°C
◆分辨率:–100°C~+20°C 露点时为0.1°C;
◆工作压力: 真空~30 MPa
◆计量单位:PPM(V),°C
◆流量: 0-10 Nlmin-1
◆防爆标准:非现场显示型符合EEx ia IIC T4/现场显示型符合EEXd IIB T4
◆箱子高*宽*深:750*520*480单位:MM
业绩:
陕西长庆油田
华北油田
安徽省天然气公司
