1.产品概述

YGM209洁净室专用差压显示仪是基于模拟量信号输入，并有显示和模拟输出或485输出功能的一体化产品。良好的液晶显示窗口显示当前的差压值，并有现场声光报警功能。产品具有精度高，性能稳定，可靠性强，安装方便等优点，采用不锈钢面板更加坚固牢靠，广泛应用于洁净厂房等工业环境。

2.技术参数

差压显示范围：-9999～99999(显示分辨率0.01)
精       度：±0.2%FS
响应时间：T90≤10ms
供电电源：20～28VDC
信号输入：电流输入型：4～20mA
                 电压输入型：0～10V
信号输出：电流输出型：4～20mA  电气负载≤500Ω
                 电压输出型：0～10V   电气负载≥10KΩ
（说明：输入和输出信号必须一致。例如：信号输入为4～20mA，那么输出也必须为4～20mA）
                 485输出型：标准ModBus-RTU
外壳防护等级：IP5X
工作温度：-20℃～+50℃
存储环境：温度-20℃～+60℃， 湿度0～85%RH

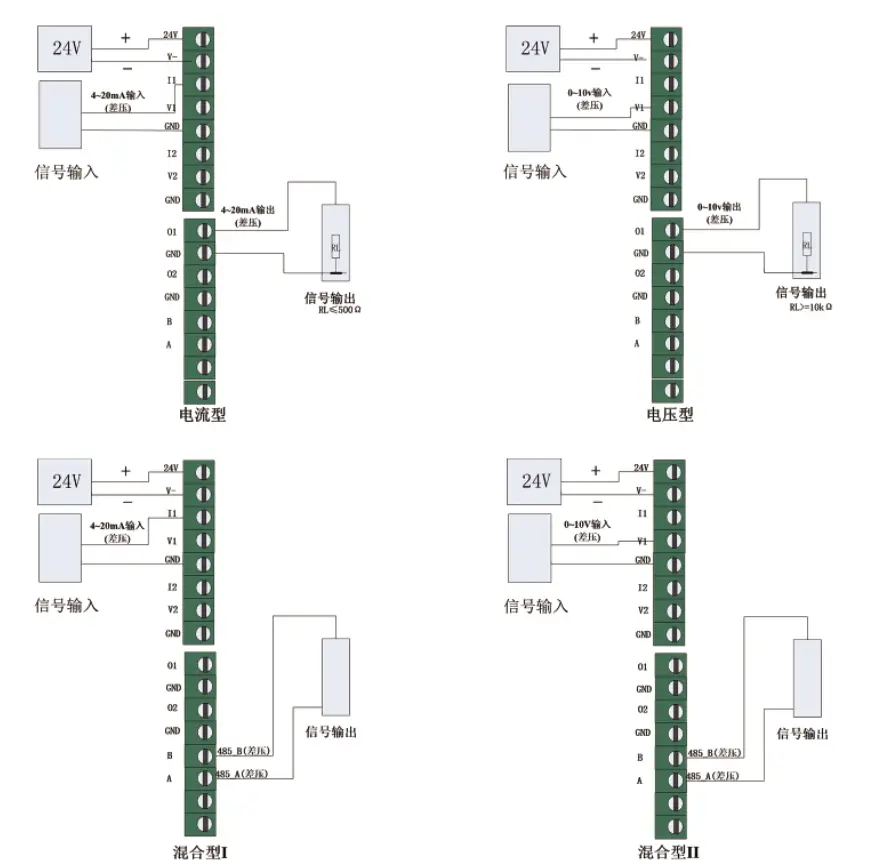

3.电路连接

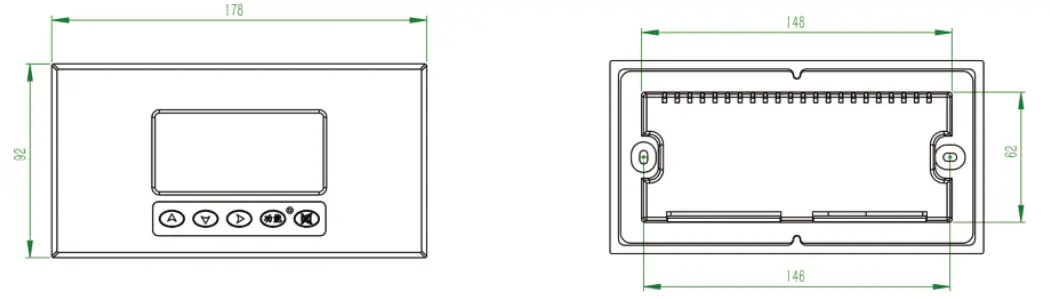

4.安装尺寸图

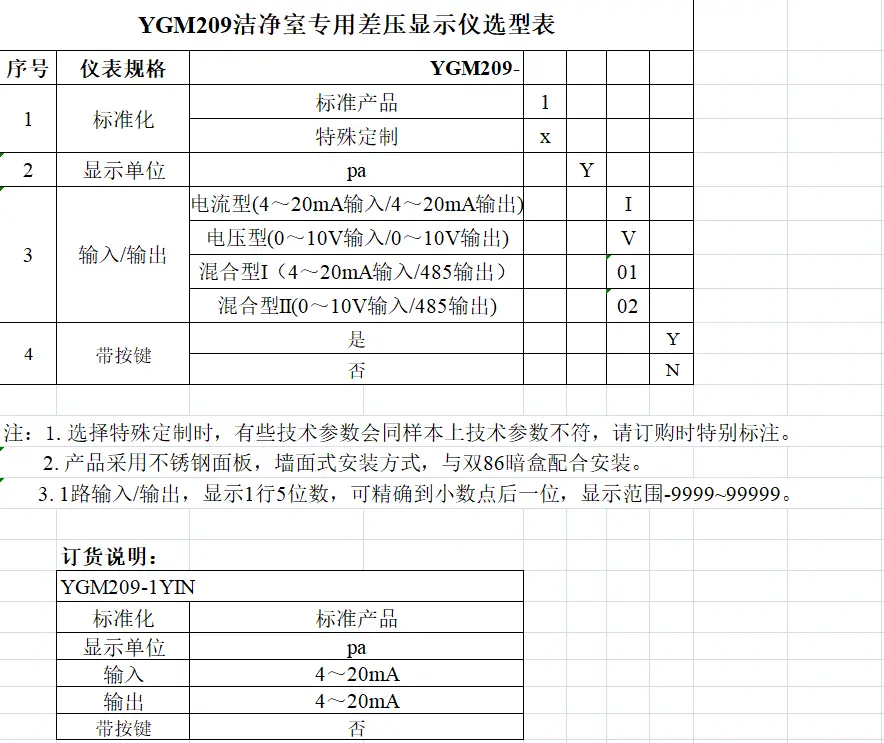

5.选型表
