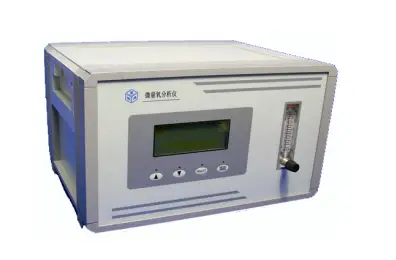

YGM2520型微量氧分析仪是一款便携式微量氧分析仪表。适用于测量分析一般气体的微量氧气体组分分析。
非耗散库仑电解式氧分析仪工作原理
1、铂系列过程氧分析仪的cyberghost怎么用根据非消耗性库仑原理工作。样气中的氧在电极上进行还原氧化反应交换电子产生电流。这项技术被广泛认为是目前测量含氧量最精确的方法，因为它不消耗cyberghost怎么用电极和电解液，不会引起漂移并且无需更换cyberghost怎么用。氧cyberghost怎么用的工作原理：样品气体流过样气管路进人cyberghost怎么用。氧分子通过Bi—strata扩散阻挡层后达到阴极。样品气体中的氧在阴极处发生电化学反应被还原成：O2+2H2O+4e一一4OH。电解液中含有氢氧化钾(KOH)帮助氢氧根离子迁移至阳极。在阳极处氢氧根(OH-)被氧化重新形成氧分子排出。4OFI--O2+2H2O+4e- cyberghost怎么用电极上加以1．3V的直流电压，驱动氧化还原反应的进行。最终产生的电流值正比于样气中氧含量。信号经过处理后以ppm或ppb的单位显示于前面板。当极性电压被关掉微氧分子的氧化还原反应也将终止。
不同背景气流量的设置：

背景气	流量（l/min）
氨	1.2
乙烯	1
氮气	1
一氧化碳	1
甲烷	0.75
氢	0.5
氦	0.35

2、气体比例因子用于修正因被分析的背景气体的组成不同而造成的氧含量测量值的改变。铂系列氧cyberghost怎么用中采用了Bi-StrataTM气体扩散阻挡层。这个阻挡层是由一定数量孔的薄盘组成的。每个孔形成一个圆柱形空间。样气充满了这个空间，而氧分子必须穿过这个柱形空间才能到达cyberghost怎么用电极。由于此种结构，单位时间内到达电极的氧分子数量会受到背景气分子量的影响。背景气质量轻，如氢气，每秒到达电极的氧分子数量要比背景气重的分子(如氮气)要多。大多数情况下，气体比例因子是不需要的，也就是说GSF=1．00，即氮为背景气。但是对于那些与氮气相比有显著扩散差异的背景气(如He、H2、C3、重的碳氢化合物)，GSF值还是很有用的。
部分气体修正比例因子：

背景气	GSF  50~100ppm	GSF  500~1000ppm	GSF  5000~10000ppm
Ar	1.03	1.03	1.04
H2	0.61	0.42	0.51
Ne	0.85	0.85	0.81
SF6	1.84	1.84	2.06
CO	1.01	1.01	1.01

YGM2520微量氧分析仪特点

◆ 采用LCD液晶高清晰显示屏，具有两级参数设置功能；
◆ 软件功能完善，“人机对话”友好， 显示信息全面；
◆ 采样数据保存：最多可以保存200组数据，采样间隔可设（0至999秒）；
◆ 提供标准的MODBUS协议与接口，可方便的组成工业现场测试系统；
◆ 抗干扰能力强，可靠性高。

主要技术指标

1、显示参数：氧含量 ppm
2、量程指示：0～10ppm/100ppm/1000ppm可选
3、测量精度：±1.5%FS（在校准点）
4、灵 敏 度：±0.1%FS
5、响应时间：<30秒(T63)
6、样气流量：1000ml/min
7、通讯功能：RS485接口，MODBUS-RTU协议
8、工作电源：外部交流供电，220V 1A/50HZ
9、功    耗：≤30W
10、工作环境：温度：-10～50℃，湿度：0～85%RH
11、工作压力：≤7.1kpa
12、接    头：1/8NPT卡套
13、防护等级：IP54

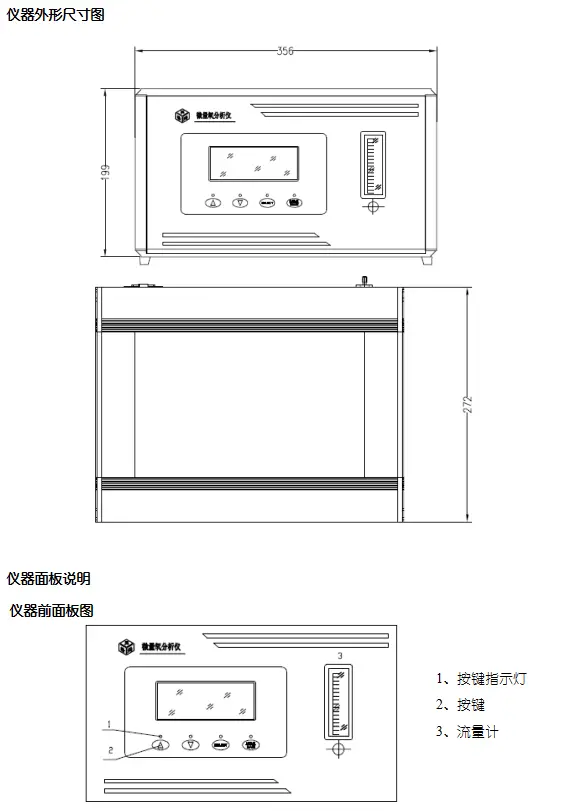

14、外形尺寸：356（W）×210(H)×272(D)mm
15、重    量：＜7.5kg

按键功能操作参见“6.1编程设置”，有效触发按键一次即对应的按键指示灯闪亮一下。“220V  POWER”指示灯常亮为仪器AC 220V处于接通状态。仪器开关置于“I”位置为仪器开启状态，“O”位置为仪器关闭状态。

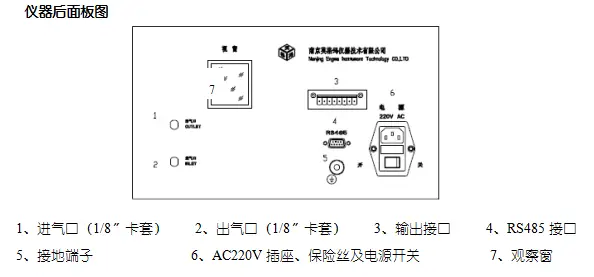

仪器后面板图
